Predicción Acústica

Que tal poder obtener el comportamiento acústico del proyecto que estoy diseñando y además de ello poder obtener una recreación auditiva de… como sonaría mi diseño una vez implementado (Auralización).

Esto es posible, sólo necesitamos que nos envíes los planos y la información de los materiales de forma especifica.

Es fácil, solo debes enviar dos archivos:

  1. Un archivo en AutoCAD .dxf (2000), sólo con 3DFaces.
  2. Un archivo en Microsoft Excel con la información acústica de cada material.

Enviar la información es muy fácil.

Una vez se confirma la prestación del servicio, procedemos a dar un rango numérico, por ejemplo 100-120. Este rango se usa para nombrar cada uno de los materiales que seguramente estás usando en el diseño. Por ejemplo, El tapete Ref. X será el 101, y así sucesivamente con cada material. Esto sirve para cuando estés nombrando los layers (capas) del plano.

Hacer el plano es muy fácil!, Puedes usar cualquier herramienta que te pueda hacer más fácil el plano en 3D, lo importante es que al final, pongas una cara 3DFace a lo que se vé desde adentro del lugar, no es necesario dibujar los grosores de material, solamente las superficies visibles.
Al final borras los demás tipos de línea o los volúmenes que hayas trabajado y dejas los 3DFace. Recuerda!, El archivo de autocad deberá contener solamente caras en 3D (función 3DFace AutoCAD).

El archivo de Excel debe contener:

1. El nombre del material.
2. Los coeficientes de absorción de cada material, para cada banda de octava – mínimo para 125Hz, 250Hz, 500Hz, 1000Hz, 2000Hz & 4000Hz.
3. El número que le asignaste dependiendo del rango que se te entregue (éste número debe ser el nombre de capa ó layer en el archivo de AutoCAD que envías)

Pide los archivos de muestra para predicción acústica !

Medición Acústica

Es importante ser conscientes de que nuestra empresa está dentro de los límite que define la norma de ruido en nuestro país. Los límites en los niveles de ruido cambian dependiendo su ámbito, por ejemplo:

1. El Ruido Ocupacional está normalmente en 85dBA para 8 horas de trabajo. Lo anterior tiene como fin disminuir el riesgo de perdida auditiva temporal ó permanente que se pueda dar debido a la exposición al ruido. Este tipo de ruido se toma en espacio privado, en el ámbito laboral.

2. Las Emisiones de Ruido dependen del tipo de zona ó sector, del horario y obviamente de la norma en sí misma. Las emisiones siempre se toman en espacio público, pues tienen como fin ver la afectación de dicha emisión en el espacio público.

3. Las inmisiones de Ruido también dependen del sector, del horario y de la regulación de cada pais, en terminos generales, este tipo de medición se lleva a cabo en espacio privado, por ejemplo, en una habitación (donde la(s) persona(s) no puede(n) dormir por consecuencia del ruido del vecino, el cual se inmiscuye en dicha habitación), Recomiendo ver el documento “Guidelines for community noise – WHO”.

El servicio Estudios de Ruido normalmente provee:

Puntos Emisión. Curva de ruido. Descriptores temporales, Análisis espectrográfico, Análisis por tercio de banda de octava.
Puntos Inmisión. Curva de ruido. Descriptores temporales, Análisis espectrográfico, Análisis por tercio de banda de octava.
Puntos Internos. Análisis de descriptores S.O. [NED, TWA, Lmax, L05, L10, LAeq proyectado a 8horas, L90, L95 & Lmin].

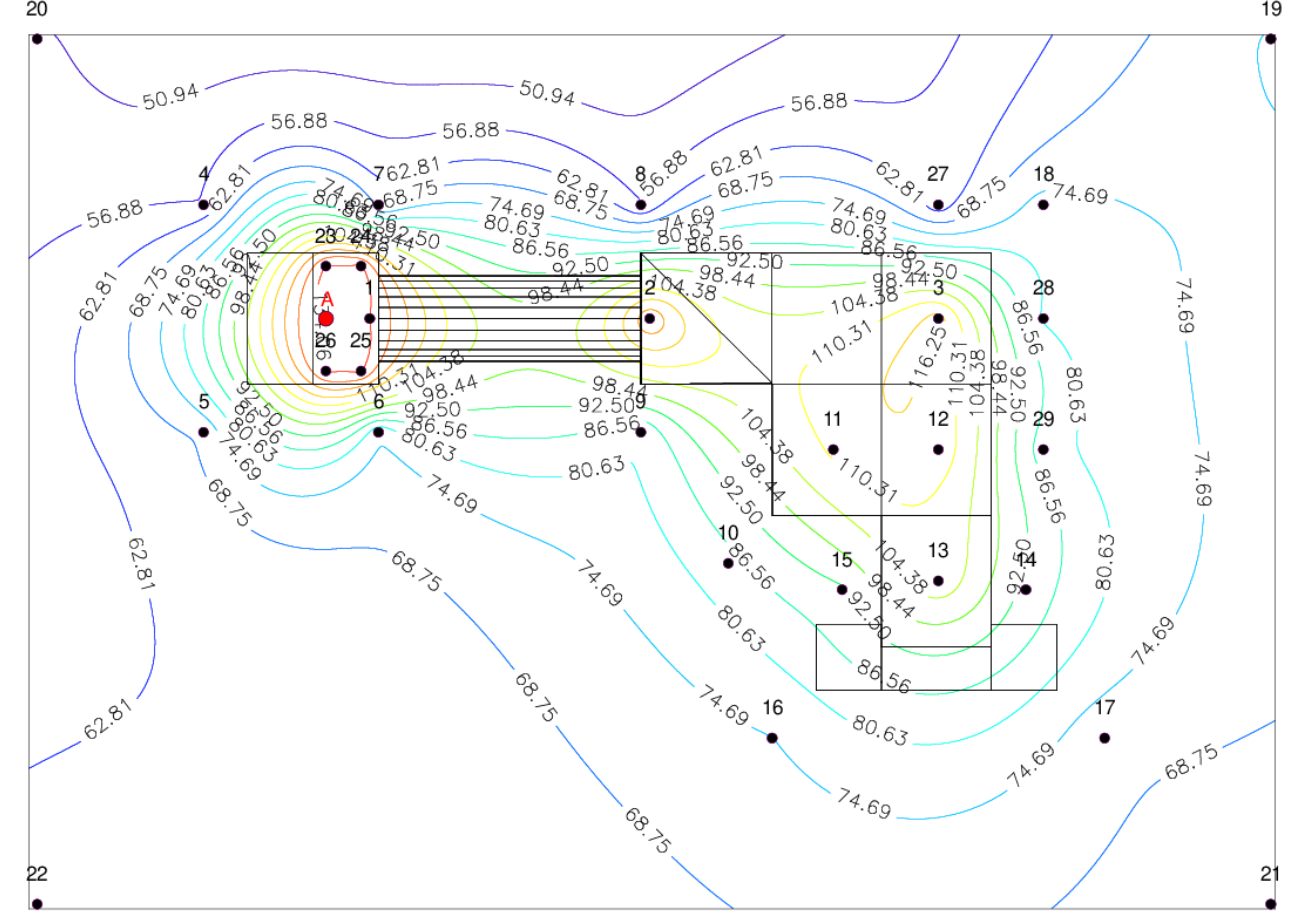

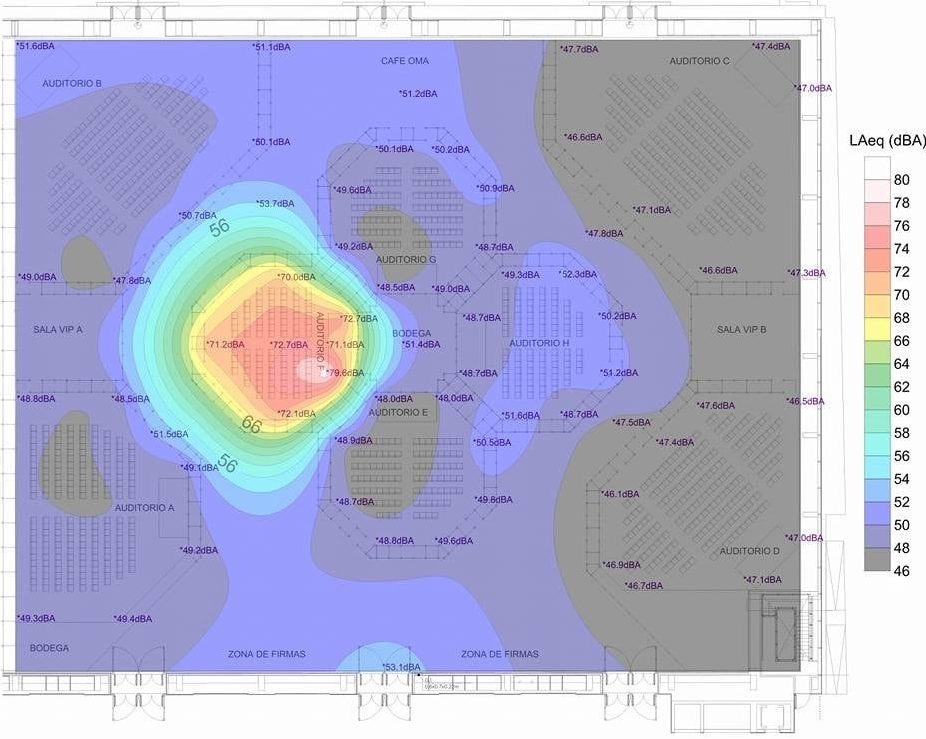

Mapa de ruido.
Conclusiones, Recomendaciones, Certificados de calibración del sonómetro & pistófono, Hoja de vida del higienista y Licencia.
Entre otros…

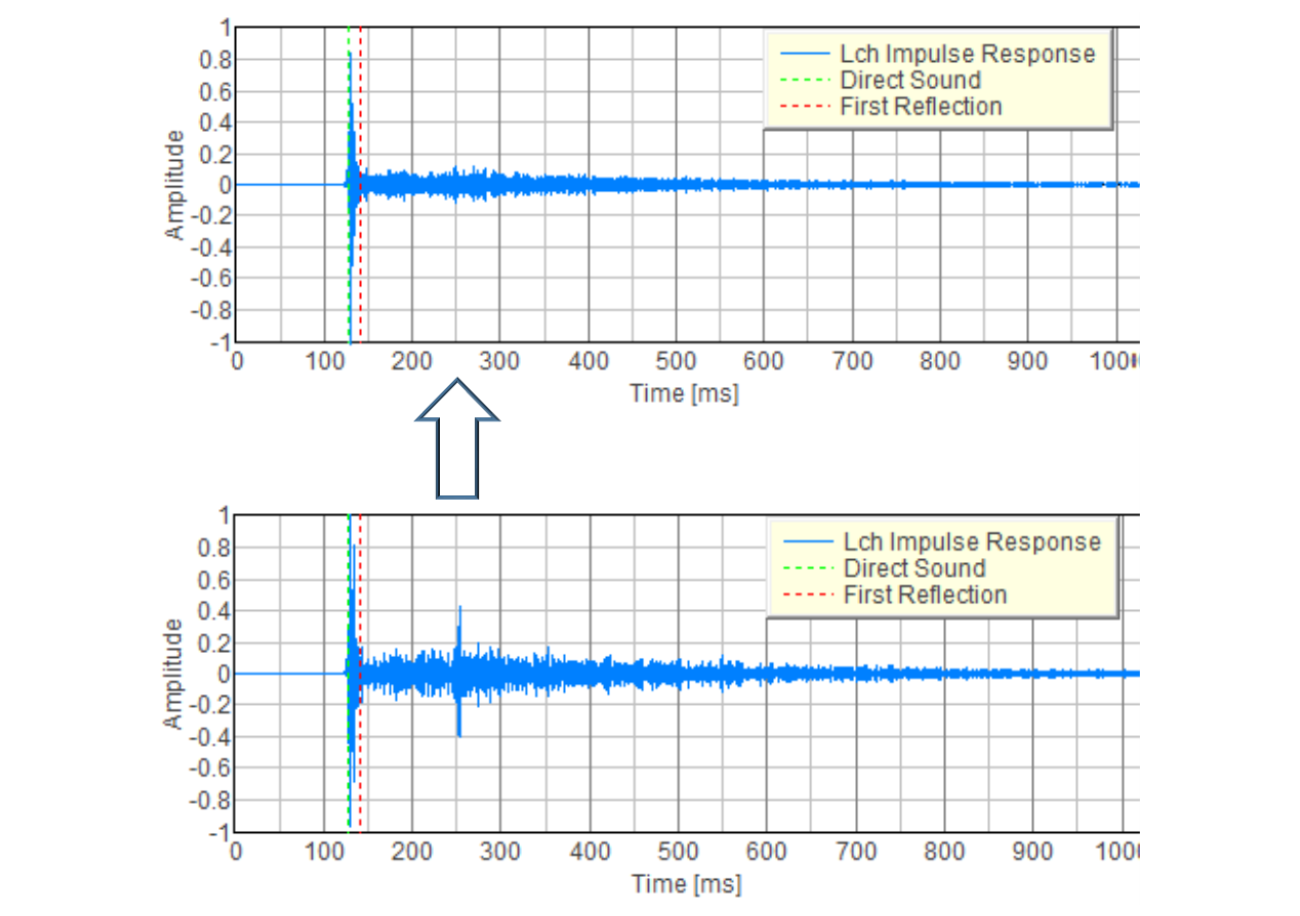

Muchas veces se tiene claro que la cantidad de ruido que aisla el lugar donde estamos es bueno, pero muchas veces hay reflexiones acústicas que hacen que el sonido suene “raro” muchas veces encontramos que además de sonar mal, simplemente no se entiende, es por ello que es importante contemplar, como mínimo, la medición de indicadores como:

De nivel:

   G (Strength – Ganancia del recinto)

De reverberación:

   T20, T30, EDT (Early Decay Time)

De relación energética:

   C50, C80, D50, IACC-E & IACC-L

De inteligibilidad de la palabra:

   STI (Speech Transmission Index)

Como parte del plan de expansión estamos buscando crear alianzas con profesionales independientes, con equipo de medición y actitud para prestar el mejor servicio en cada uno de sus paises (Sur y Centro América), eres tu?, envíanos un correo a frank@control-acustico.com

  • torre de teleco
  • ruido transmilenio a
  • ruido en estación eléctrica neiva
  • ruido torre de electricidad
  • ruido carulla 170
  • SLM B
  • ruido bogotá beer company
  • ruido transmilenio  b

Productos

Sonómetro Nova 45 (Tipo 1) Nova 46 (Tipo 2)

AnalyzerPlus data-logging software,
OLED Display – see the screen in all conditions,
Calibration prompt for compliant accurate measurements,
Simultaneous measurement of all key noise parameters,
Leq, Peak and C-A,
20dB(A) to 140dB(A) & 143dB(C) dynamic measurement range,
Pause & back erase function,
Colour coding for measurement status
Manual audio record,
Audio Note,
Repeat Timer,
Single Timer,
TWA/dose,
Ln Values,
Real Time 1:1 Octave Band filter Analysis 31.5Hz to 16kHz,
Compliant with IEC 61672-1:2013,
12 month calibration certificate included as standard,
Up to 7 year warranty,
PTB type approved

El Physikalisch-Technische Bundesanstalt o PTB es el instituto nacional de Metrología de la República Federal de Alemania.

Noise Pen – Noise Dosemeter Features

Portable, accurate and easy to use
Designed to capture individual exposure to noise for over 30 hours
Meets IEC 61252:1993 and ANSI S1.25:1991 standards
Accurate measurements over a large dynamic range 70-140dB(A)
Measurements can be scheduled for up to 28 days in advance
No separate reader or charger required – fully operational via USB to a PC
Set up, start, stop, download and report processes via Pulsar AnalyzerPlus software
Rechargeable in less than 4 hours
Multiple wearable mounting options
Applications

Wearable device ideal for:

Compliance with worldwide occupational or industrial Noise Regulations (UK, EU, OSHA, MSHA). Deal for lone workers, shift workers, those operating in several locations or in confined spaces, Noise at work, Industrial hygiene

Señales de alerta activadas por ruido.

La alarma por ruido activa la luz del sistema cuando los niveles predefinidos se exceden.
Rápido y simple de instalar.
El umbral de alerta se puede ajustar desde 40dBA hasta los 114dBA
Alerts both staff and visitors to noise issues by acting as a caution sign
La intensidad lumínica de los LEDs se puede ajustar, tanto para generar impacto visual como para incrementar la vida de operación del sistema.
Estas señalizaciones se pueden enlazar para cubrir areas más grandes.
Los mensajes de alerta están en varios idiomas.
Hay 4 estándares de aviso que cubren todo tipo de aplicación, incluyendo la de zonas de silencio
Está disponible la opción de ajustar los textos y la imagen de la alerta, dependiendo de las necesidades del cliente.
